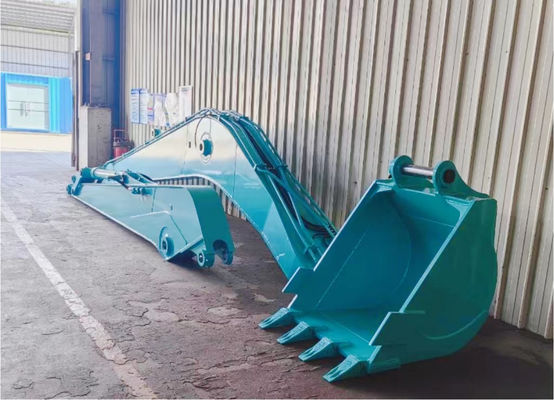

Επέκταση βραχίονα εκσκαφέα 40-47T Long Reach
18 Μέτρα με Κάδο Εκσκαφέα Dipper Arm
Για περισσότερα προϊόντα:
Παρουσίαση προϊόντος βραχίονα εκσκαφέα
Βελτιωμένος σχεδιασμός βραχίονα εκσκαφέα για εφαρμογές βαρέως τύπου
Ο βραχίονας του εκσκαφέα είναι κατασκευασμένος από χάλυβα Q355B υψηλής αντοχής, εξασφαλίζοντας βέλτιστη ανθεκτικότητα και δομική ακαμψία. Για το μανίκι του βραχίονα επέκτασης, χρησιμοποιείται χάλυβας 45# ως βασικό υλικό, ενισχυμένο με επένδυση δακτυλίου 40Cr για την ενίσχυση της αντοχής στη φθορά.
Για την ελαχιστοποίηση της διατμητικής τάσης που προκαλείται από τη συχνή περιστροφή του άξονα και του μανικιού, εφαρμόζεται λίπανση (βούτυρο γράσου), παρατείνοντας σημαντικά τη διάρκεια ζωής του μανικιού.
Ένα βασικό χαρακτηριστικό αυτού του σχεδιασμού είναι ο βραχίονας επέκτασης που βρίσκεται μεταξύ της υποστήριξης του σώματος και του βραχίονα εργασίας. Αυτό το εξάρτημα κινείται υδραυλικά από ειδικούς κυλίνδρους λαδιού, που λειτουργούν σε συνδυασμό με τον κύλινδρο του κάδου για μεγιστοποίηση της λειτουργικής απόδοσης.
Το σύστημα είναι εξοπλισμένο με διπλές διεπαφές ελέγχου (μέσα και έξω από το πιλοτήριο), με κάθε σετ υδραυλικού κυλίνδρου να λειτουργεί ανεξάρτητα για ακριβή ευελιξία.
Ιδανικές εφαρμογές:
Αυτή η καινοτομία αντιπροσωπεύει μια σημαντική πρόοδο στα μηχανήματα εξόρυξης, προσφέροντας ανώτερη απόδοση και μακροχρόνια αξιοπιστία σε απαιτητικά περιβάλλοντα.
| Χρήση υλικού |
Q345B, Q550D, Επίσης μπορεί να προσαρμοστεί στις απαιτήσεις του πελάτη |
| Περίοδος εγγύησης προϊόντος |
6 μήνες, 9 μήνες, 1 έτος |
| Μέγεθος προϊόντος |
Τα περισσότερα μήκη μπορούν να είναι 34M, Σύμφωνα με τις απαιτήσεις του πελάτη, Οποιοδήποτε μοντέλο εκσκαφέα |
Πλεονεκτήματα του Zhonghe Excavator Long Arm
1. Λιγότερη συντήρηση
Χρησιμοποιώντας υλικά υψηλής ποιότητας, όπως το Q355B ως προεπιλογή, το Q690D προαιρετικό, συνδέσμους Niningbo, σωληνώσεις ακριβείας χωρίς ραφή, χιτώνιο χαλκού από κράμα γραφίτη και ισχυρό αλλά ελαφρύ κύλινδρο κάδου.
2. Ισχυρό και ανθεκτικό
Ενσωματωμένα πλευρά ενίσχυσης. Επαγγελματικές δεξιότητες συγκόλλησης προς τις διαφορετικές θέσεις ρουλεμάν. Προετοιμασία αυλάκωσης (εξόρυξη άκρων 45°) πριν από τη συγκόλληση.
3. Ανοχή εντός 5-10um
Η ανοχή διάτρησης οπών είναι εντός 5-10um, εξασφαλίζοντας ακρίβεια.
4. Φτάστε βαθύτερα και ψηλότερα
Το μέγιστο εύρος εργασίας και το μέγιστο ύψος εκσκαφής είναι μεγαλύτερα, καθώς η γωνία του βραχίονα και του βραχίονα μπορεί να φτάσει τις 163 μοίρες.
5. Υψηλή απόδοση εργασίας και εξοικονόμηση καυσίμου
Ελαφρύτερο λαμβάνοντας υπόψη την ποιότητα, όχι μόνο εξασφαλίζει την απόδοση της εργασίας αλλά και εξοικονομεί καύσιμα.
6. Δοκιμή συγκόλλησης φιλέτου
Μπορούμε να προσδιορίσουμε την ποιότητα μιας άρθρωσης συγκόλλησης φιλέτου εκτελώντας NDT και μηχανικές δοκιμές. Οι μακροεξετάσεις και οι δοκιμές θραύσης φιλέτου δίνουν μια καλή εικόνα του προφίλ, της σύντηξης και της διείσδυσης και αποκαλύπτουν εάν υπάρχουν ατέλειες, όπως πορώδες ή εγκλείσματα, στη συγκόλληση. Αυτές οι δοκιμές χρησιμοποιούνται για να ελέγξουν την ικανότητα του συγκολλητή να συγκολλά ένα φιλέτο.
Τι μπορεί να κάνει η Zhonghe
Επιλογές προσαρμογής
-
Καθολική συμβατότητα: Ταιριάζει σε όλες τις μεγάλες μάρκες εκσκαφέων.
-
Προσαρμοσμένες λύσεις: Προσαρμόστε το χρώμα, το μήκος και το υλικό στις προδιαγραφές σας.
-
Ενισχυμένη λειτουργικότητα: Διατίθενται πρόσθετες υδραυλικές σωληνώσεις για εξειδικευμένες εφαρμογές.
-
Ολοκληρωμένα πακέτα: Προαιρετική προμήθεια κυλίνδρων βραχίονα και κυλίνδρων ράβδου κατόπιν αιτήματος.
-
Παραγωγική ικανότητα
Εξυπηρέτηση πελατών
-
24/7 Online Support: Άμεση βοήθεια εντός 24 ωρών.
-
Ειδική τεχνική καθοδήγηση: Βιντεοδιαβουλεύσεις με τους 10+ χρόνια έμπειρους μηχανικούς μας.
-
Οικονομική αποστολή: Σχεδιασμός πολλαπλών τεμαχίων για μακριούς βραχίονες για βελτιστοποίηση του χώρου του εμπορευματοκιβωτίου και μείωση του κόστους μεταφοράς.
-
Κάλυψη εγγύησης
Όλα τα ανταλλακτικά που χρειάζεστε περιλαμβάνονται.
Τα Long Reach Kits είναι πλήρως συμβατά με τους τυπικούς κάδους και τον κύλινδρο του εκσκαφέα ZHONGHE.
|

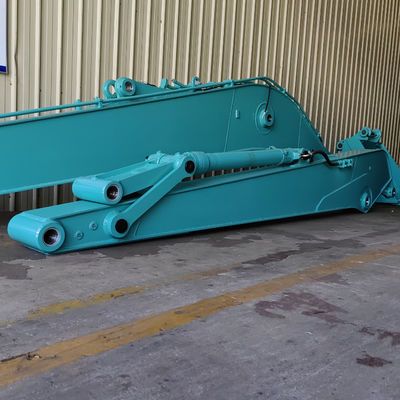

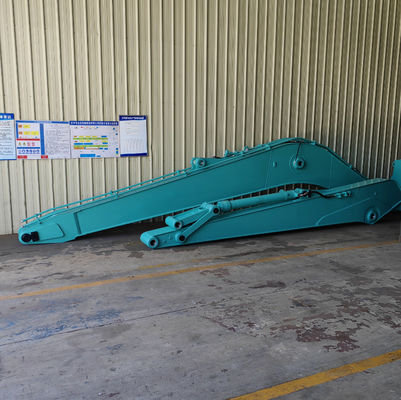

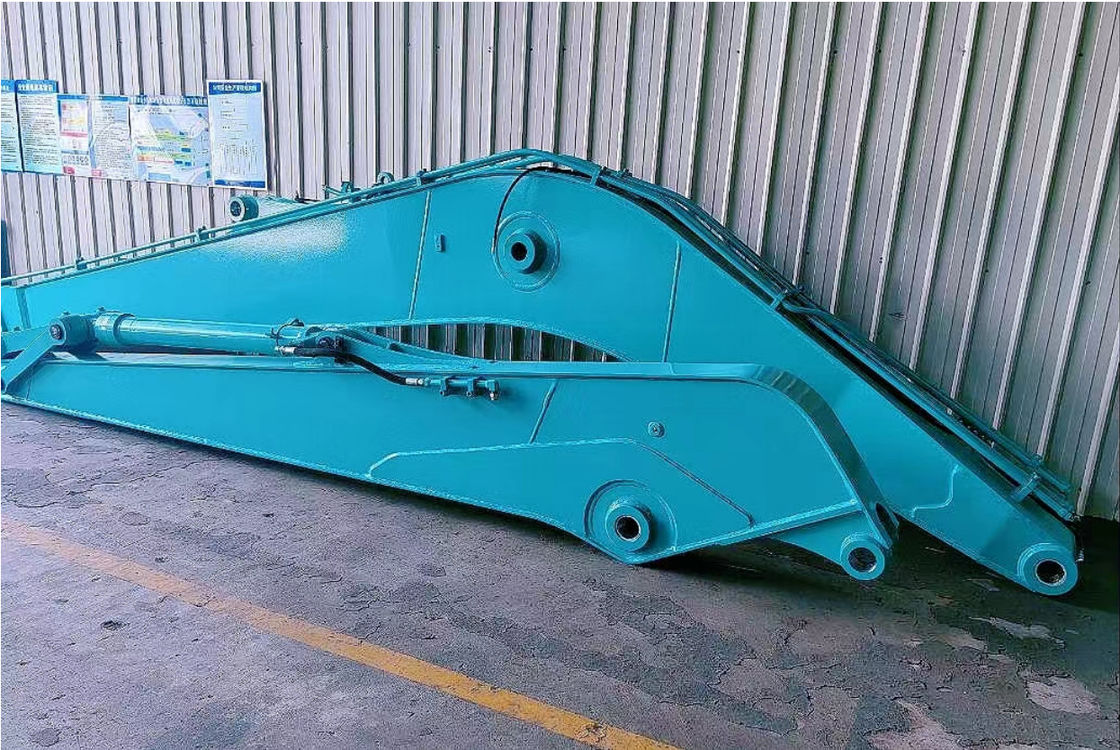

Μακρύς βραχίονας εκσκαφέα
|
Μακρύς βραχίονας εκσκαφέα
|

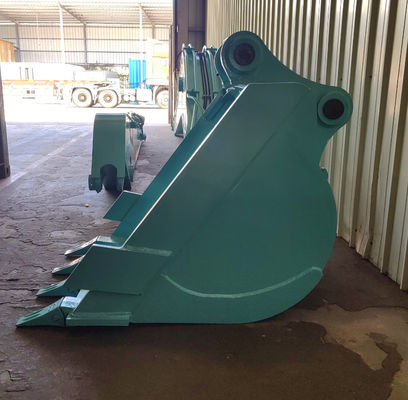

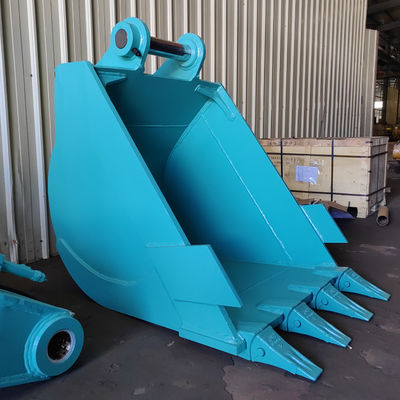

Τυπικός κάδος
|
|
Κιτ συνδέσμων
|
Κύλινδρος κάδου
|
Σωλήνας βουτύρου
|
|
Πείρος
|
Σύστημα λίπανσης
|
Σφραγίδες
|
Προδιαγραφές βραχίονα εκσκαφέα
Βάρος
|
Μοντέλο
|
Μήκος εξαρτήματος
|
Συνολικό μήκος (m)
|
Βάρος (kg)
|
Μέγιστο ύψος αφαίρεσης (m)
|
| Συνολικό μήκος (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Βραχίονας (Α) (mm) |
2.3 |
900 |
| Βραχίονας (b) (mm) |
5.2 |
1700 |
| Μέγιστη ακτίνα εκσκαφέα (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Μέγιστο βάθος εκσκαφέα (C) (mm) |
2.3 |
1000 |
| Μέγιστο ύψος εκφόρτωσης (E) (mm) |
5.2 |
1950 |
| Μέγιστο ύψος εκσκαφέα (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Όγκος κάδου (m³) |
2.3 |
1100 |
Δύναμη εταιρείας
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. είναι ένας κορυφαίος ολοκληρωμένος κατασκευαστής και προμηθευτής που ειδικεύεται σε προσαρμοσμένους βραχίονες εκσκαφέων και εξαρτήματα. Με ένα σύγχρονο 14.000 m² τυποποιημένο εργαστήριο χαλύβδινων κατασκευών και προηγμένο εξοπλισμό μηχανικής κατεργασίας υψηλής ακρίβειας, συνδυάζουμε τεχνολογία αιχμής με ένα εξαιρετικά εξειδικευμένο εργατικό δυναμικό για την παροχή ανώτερων προϊόντων.
Η ομάδα μας περιλαμβάνει:
-
60+ έμπειρους τεχνικούς εμπειρογνώμονες
-
30+ πιστοποιημένους συγκολλητές με 7+ χρόνια εμπειρίας
-
15+ ανώτερους σχεδιαστές
-
-
Μια αφοσιωμένη ομάδα Ε&Α που οδηγεί την καινοτομία
Με μια ετήσια παραγωγική ικανότητα 600+ βραχιόνων εκσκαφέων, προσφέρουμε υψηλής ποιότητας, ανταγωνιστικές τιμές λύσεις που εμπιστεύονται σε 40+ χώρες παγκοσμίως.
Με γνώμονα τις βασικές μας αξίες—"Αριστεία στην ποιότητα, Ακεραιότητα στη διαχείριση και Δέσμευση στην ικανοποίηση των πελατών"— καλωσορίζουμε τους παγκόσμιους συνεργάτες να συνεργαστούν και να αναπτυχθούν μαζί μας.
Συχνές ερωτήσεις για τον μακρύ βραχίονα εκσκαφέα
Ε1: Γιατί να μην έχετε κυλίνδρους βραχίονα και ράβδου στο σχέδιο;
A1: Πρώτον, ολόκληρος ο μακρύς βραχίονας επιμηκύνεται, αλλά ο βραχίονας επιμηκύνεται μόνο από το μεσαίο του μανίκι μέχρι το άκρο του, επομένως μπορεί να χρησιμοποιηθεί ο αρχικός κύλινδρος βραχίονα και ράβδου. Δεύτερον, η χρήση των αρχικών εξαρτημάτων μπορεί να σας εξοικονομήσει κόστος.
Ε2: Πόσο καιρό μπορεί να διαμορφωθεί ο βραχίονας του εκσκαφέα με; Εάν είναι απαραίτητο να αυξηθεί το αντίβαρο;
A2. Γενικά, ο μακρύτερος βραχίονας του εκσκαφέα 30-40 προτείνεται να είναι 8 μέτρα και μπορεί να διαμορφώσει κάδο 0,1 cbm, χωρίς την ανάγκη επιπλέον αντίβαρου. Ο μακρύτερος βραχίονας του εκσκαφέα 55 προτείνεται να είναι 12 μέτρα, ο οποίος μπορεί να διαμορφώσει κάδο 0,1-0,15 cbm, ο οποίος χρειάζεται 0,5 τόνοι επιπλέον αντίβαρου. Ο μακρύτερος βραχίονας του εκσκαφέα 60-80 προτείνεται να είναι 12 μέτρα, μπορεί να διαμορφώσει κάδο 0,15-0,25 cbm, χρειάζεται 0,5-0,7 τόνοι επιπλέον αντίβαρου.
Δεν συνιστάται η επέκταση του βραχίονα σε μακρύτερο μήκος, καθώς ο μίνι εκσκαφέας είναι εύκολο να κουνηθεί.
Ε3: Πόσο καιρό θα πάρει ένας μακρύς βραχίονας εκσκαφέα;
Εξαρτάται από τον εγκαταστάτη και το μέγεθος του μηχανήματος.
Συνήθως, η αποσύνδεση του αρχικού βραχίονα, του κυλίνδρου ράβδου και στη συνέχεια η στερέωση του νέου είναι εντάξει.
Παρακαλώ υπενθυμίστε, χρησιμοποιήστε
για να προετοιμάσετε αρκετά δοχεία για να γεμίσετε το λάδι πριν από την αποσυναρμολόγηση. Κάντε κλικ εδώ για να επικοινωνήσετε με την Katherine για εκπτώσεις
